アニメに登場した連邦軍のバギーを3Dプリントで造形してみます。今回も3Dデザイン作成の続きです。
地球連邦軍 08V-SP バギー
以前に［G.M.G Collection］で販売されていたんですが、今はレアアイテムになってしまっている［地球連邦軍 08V-SP バギー］。
Amazonでも販売されているんですが、とにかく高い。
モビルスーツよりも簡単な形状なので、3Dプリンターで造形してみます。
先回までの製作日誌は、別記事をご覧ください。
デザインの続き
［メガハウス］さんのページを参考にしながら［DesignSpark Mechanical］でデザインの続き。

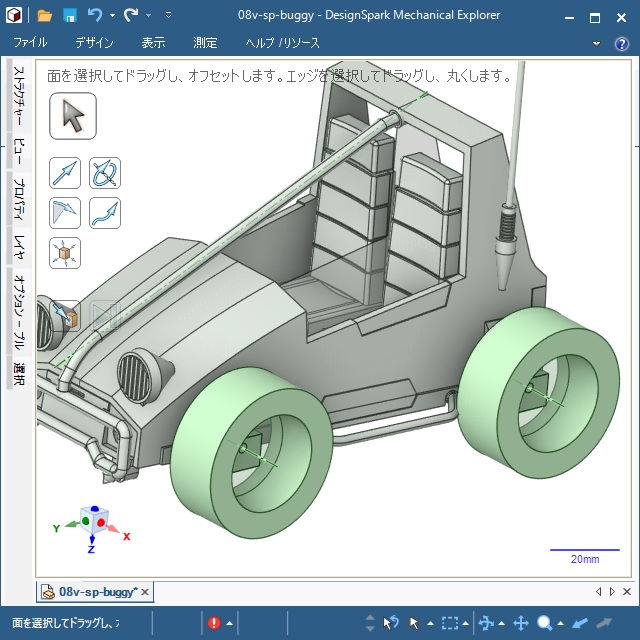

今回は、タイヤやアンテナなど円形状のパーツを追加しました。
［DesignSpark Mechanical］で円柱状のパーツをデザインするのは［プル］ツールの［回転］オプションが利用できます。

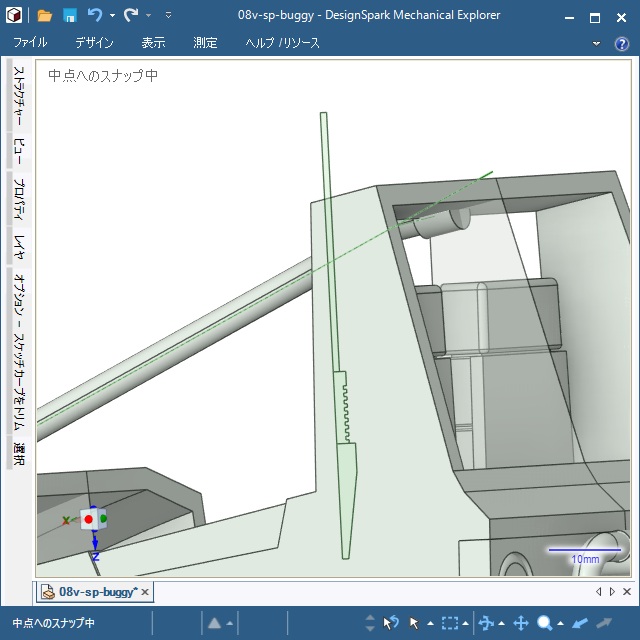

こんな感じで、パーツ半分の平面図を作成してから

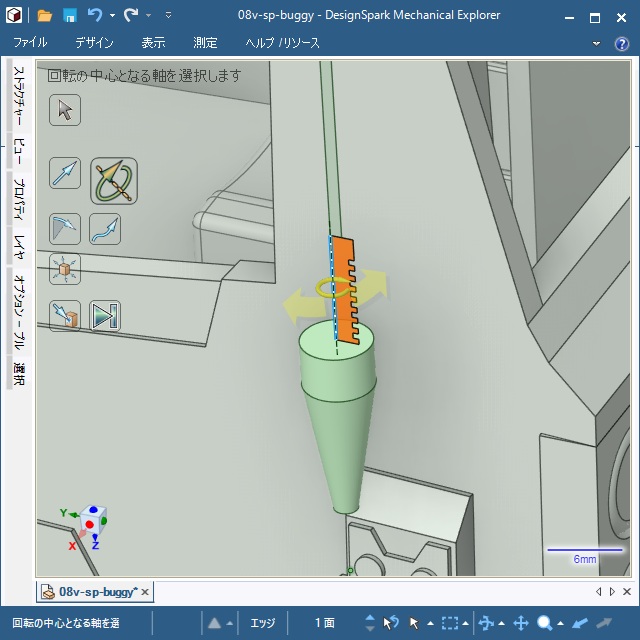

［プル］ツールを選択して［回転］オプションで回転させたい軸を選んでマウスで回します。
今回はリア左側に追加されているアンテナ部分を［回転］オプションで作成しました。
タイヤとホイールは、ラジコンやミニ四駆のパーツが流用できれば良いと思っていましたが外径が46ミリのタイヤパーツが無かったので、自作しようと追加。

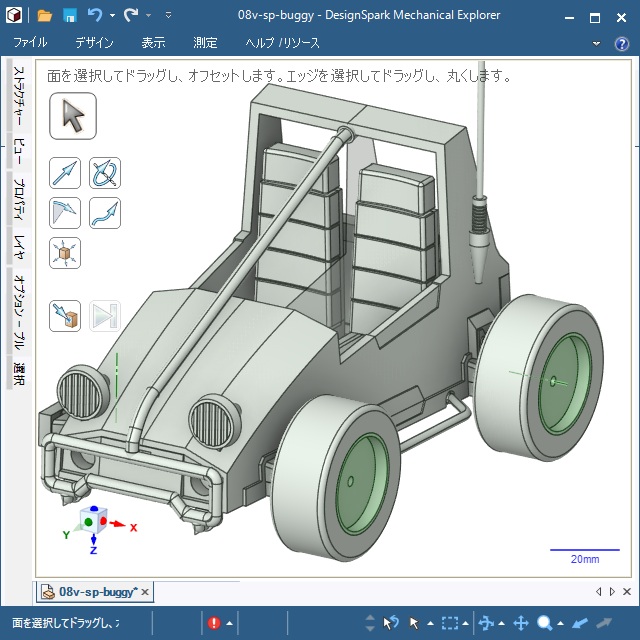

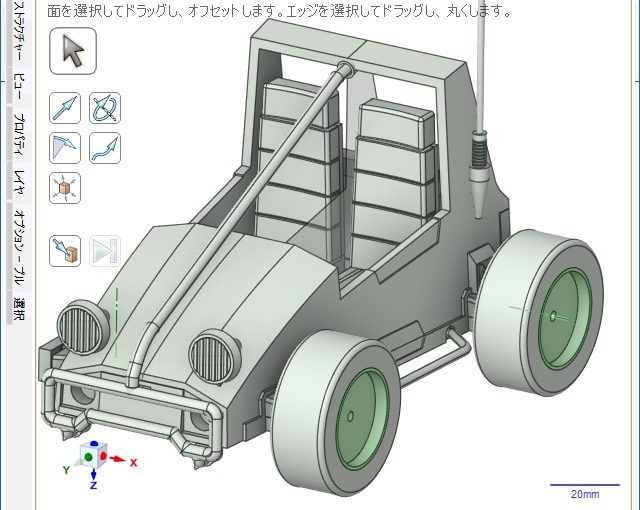

とりあえず、タイヤ外周の溝なしですが、こんなデザインで落ち着きました。
ほぼ１日「DesignSpark Mechanical」と格闘しながらバギーのデザインを進めました。
次回はタイヤの溝部分と可動部分についてデザインしていきます。
まとめ
アニメに登場した連邦軍のバギーを3Dプリントで製作していきます。
今回も、3D CADソフトの「DesignSpark Mechanical」でバギーのデザインの続きを行いました。
