アニメに登場した連邦軍のバギーを3Dプリントで造形してみます。今回も3Dデザイン作成の続きです。
地球連邦軍 08V-SP バギー
以前に［G.M.G Collection］で販売されていたんですが、今はレアアイテムになってしまっている［地球連邦軍 08V-SP バギー］。
Amazonでも販売されているんですが、とにかく高い。
モビルスーツよりも簡単な形状なので、3Dプリンターで造形してみます。
先回までの製作日誌は、別記事をご覧ください。
タイヤの溝の作成
［メガハウス］さんのページを参考にしながら［DesignSpark Mechanical］でデザインの続き。
こんな感じで、先回追加したタイヤパーツには溝が無いのでレーシングカー状態です。
今回は、タイヤのパターン（溝）を追加していきます。
［DesignSpark Mechanical］で一定間隔で同じオブジェクトを並べる、文字通り［パターン］機能がありますが、個人的に好みではないので力技でデザインを行いました。

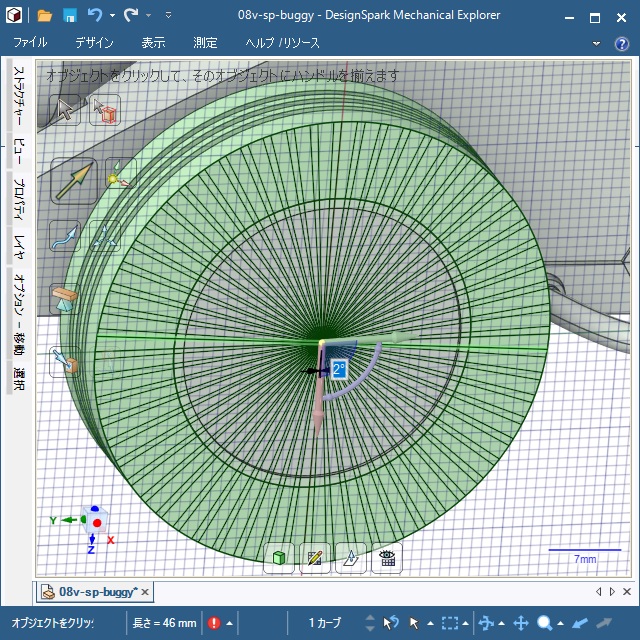

タイヤの中心から放射線状に直線を伸ばします。今回は、2度と4度を交互に入れています。

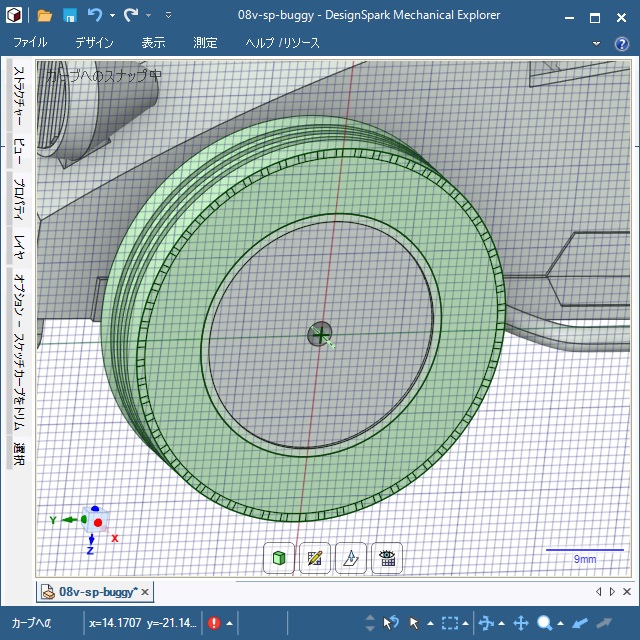

タイヤの外周から溝の深さ分の円を追加してから、余分な直線を削除。
残った直線部分を選択して［プル］ツールでカットしていきます。

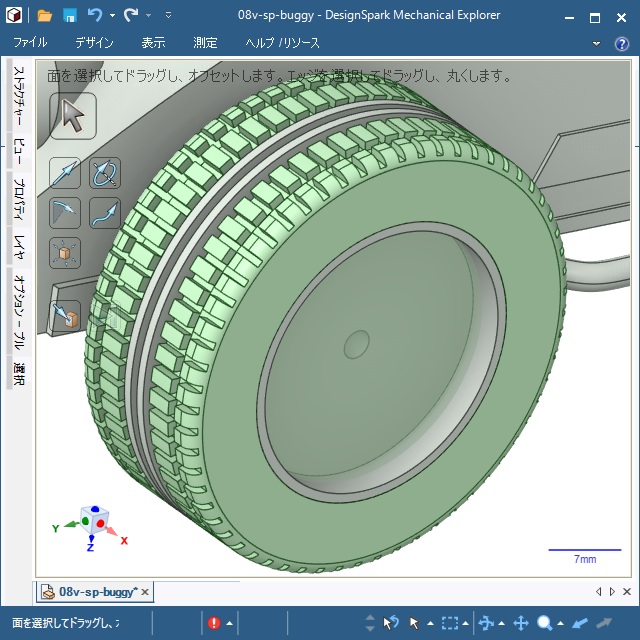

これだけでも、タイヤに見えてきます。

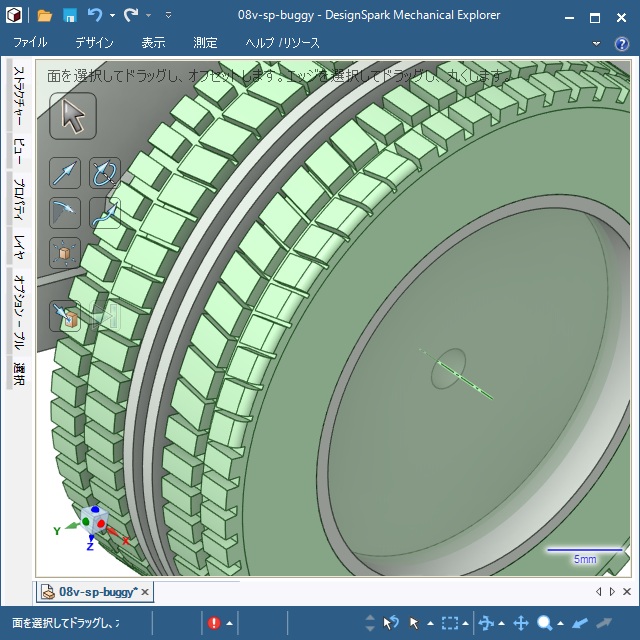

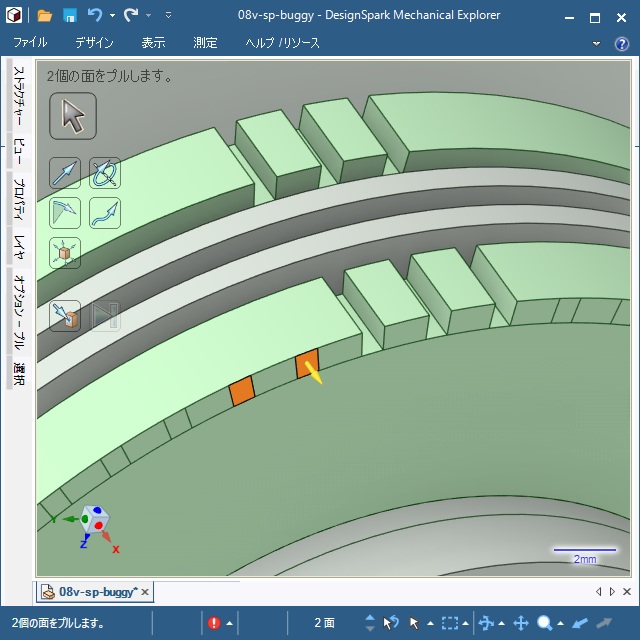

ブロック左右の頂点を交互にプルすると隙間が狭くなって、オンロード用のタイヤパターンに近づきます。

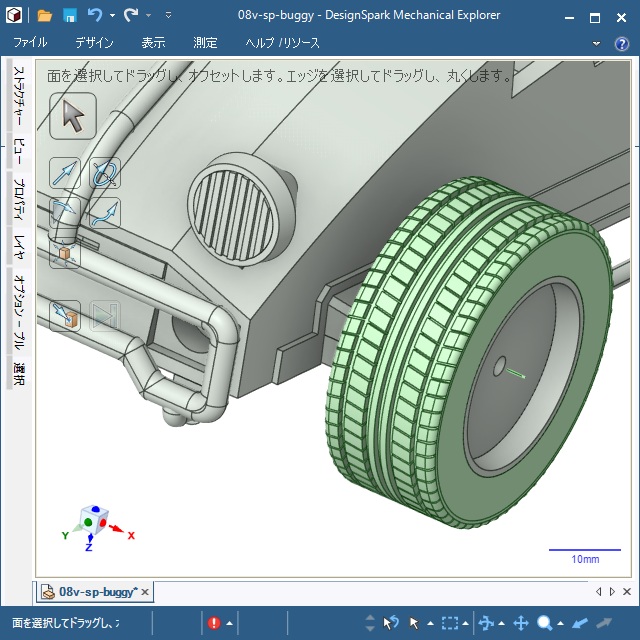

外周全部を操作すると、こんなデザインで落ち着きました。

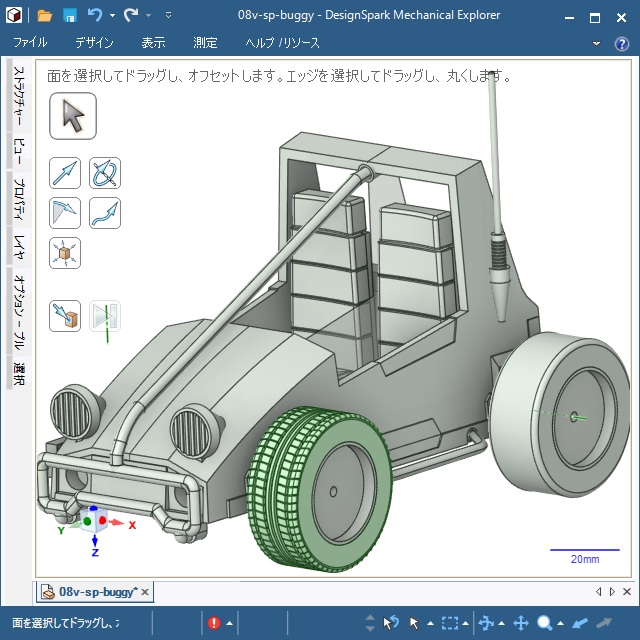

溝無しタイヤと比較すると、こんな感じ。
3Dプリントできるか心配ですが、デザインはこの位にしておきます。
タイヤの変形確認
3D CADの良い所ですが、可動部分の干渉などが事前にチェックできます。

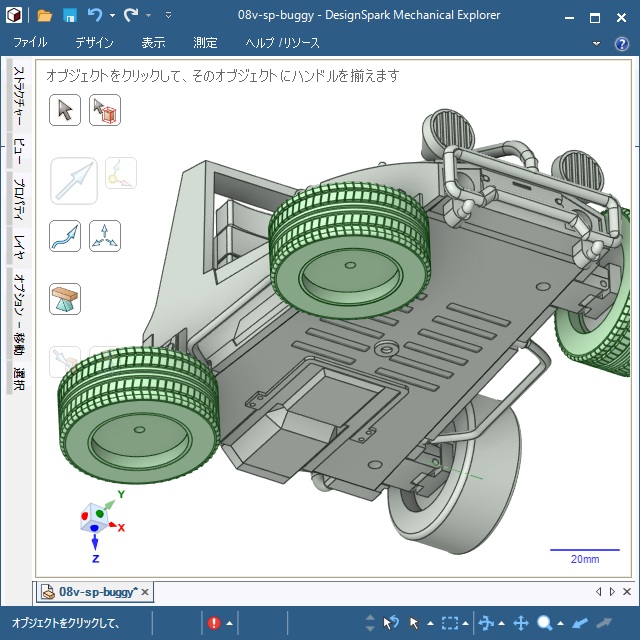

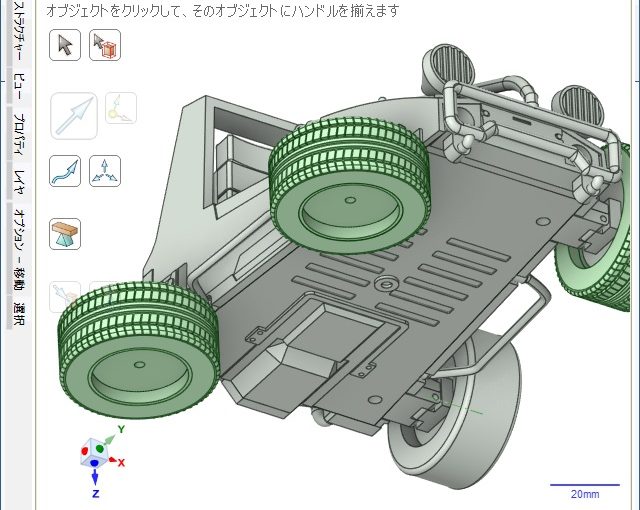

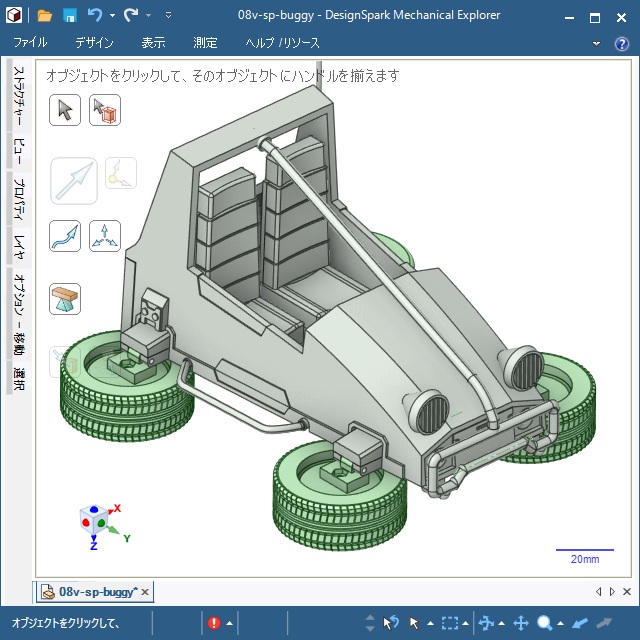

今回もタイヤを90度傾けて、ホバー走行ができる設定なのでタイヤ部分を傾けて別パーツのと干渉チェックをしました。
パーツとの干渉は無かったんですが、タイヤを固定するためのボルト部分が目立つので、別の方法を考えます。
こんな感じで、パーツを造形する前に簡単に確認できるのは便利です。
今回も「DesignSpark Mechanical」と格闘しながらバギーのデザインを進めました。
次回は内装部分についてデザインしていきます。
まとめ
アニメに登場した連邦軍のバギーを3Dプリントで製作していきます。
今回も、3D CADソフトの「DesignSpark Mechanical」でバギーのデザインの続きを行いました。
