3Dプリンターでパーツを造形して「ガンダム」に登場した内火艇（スペース・ランチ）をフルスクラッチで製作していきます。今回も引き続き「DesignSpark Mechanical」でデザインしたデータから段ボールでモックアップを作っていきます。
スペース・ランチ
スペース・ランチは、映画「機動戦士ガンダム めぐりあい宇宙」でホワイトベースからの脱出に登場した内火艇です。
映画では、アムロがニュータイプの力を使ってホワイトベースの乗組員の脱出させるために２機のスペース・ランチが描かれています。
今回はキット化されている訳ではないので、設定イラストを眺めながらデザインを行い3Dプリンターでフルスクラッチで製作していきます。
前回の製作日誌は別記事をご覧ください。
デザインデータからモックアップ制作
今回は［G.M.G. COLLECTION］のフィギュアを載せるために、スケールを1/18にしたので、完成すると全長が60センチくらいにデカくなります。
そのため、サイズ感を確認するために3D造形する前に、段ボールでモックアップを作ってみることにしました。
こんな3D モデルのデザインが無料でできてしまう「DesignSpark Mechanical」オススメです。
先回、段ボールで製作したスラスターパーツの続きをしていきます。
スラスター両脇に取り付ける主翼をカットします。

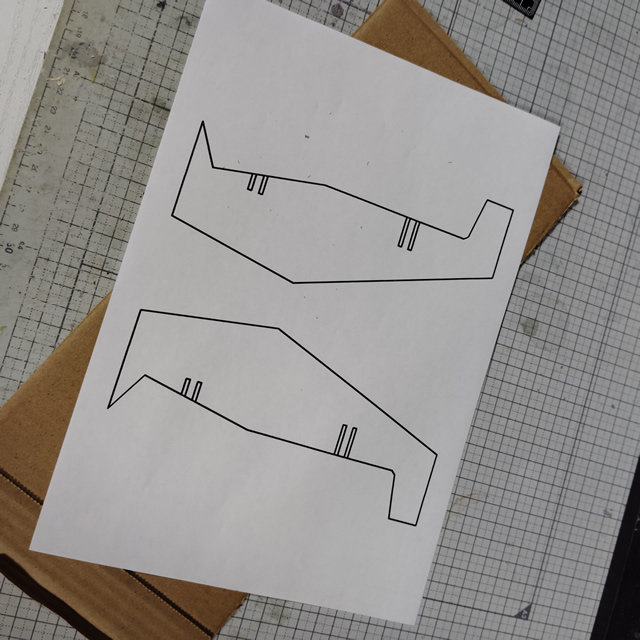

複雑な形状なので、段ボールに採寸せずに、3D CADから直接コピー用紙にプリントアウトします。

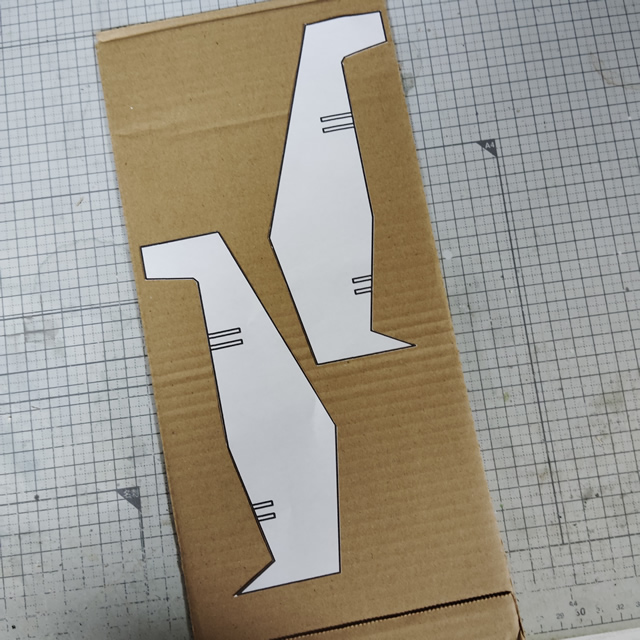

印刷したコピー用紙からパーツ形状をカットして段ボールに貼り付けます。

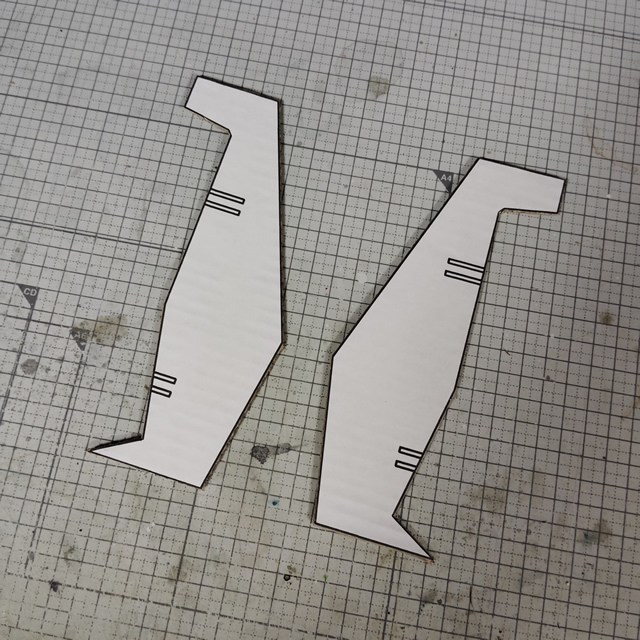

後は貼り付けた用紙に沿って段ボールをカットして主翼パーツの完成。
主翼の上下に取り付けるパーツを切り出します。
今回もコンパスカッター（円カッター）が活躍。
木工用ボンドを塗って、主翼に固定します。
こんな感じで主翼パーツが完成。

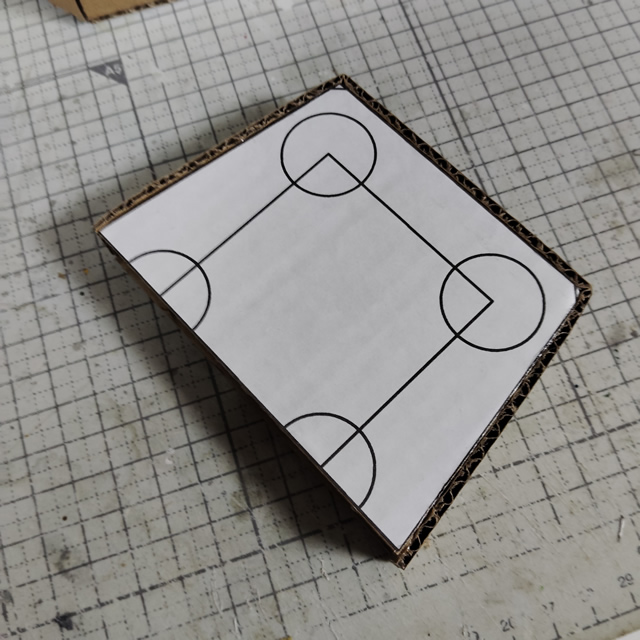

スラスターパーツ固定するパーツに、3D CADから位置決めのガイドを印刷して貼り付けます。

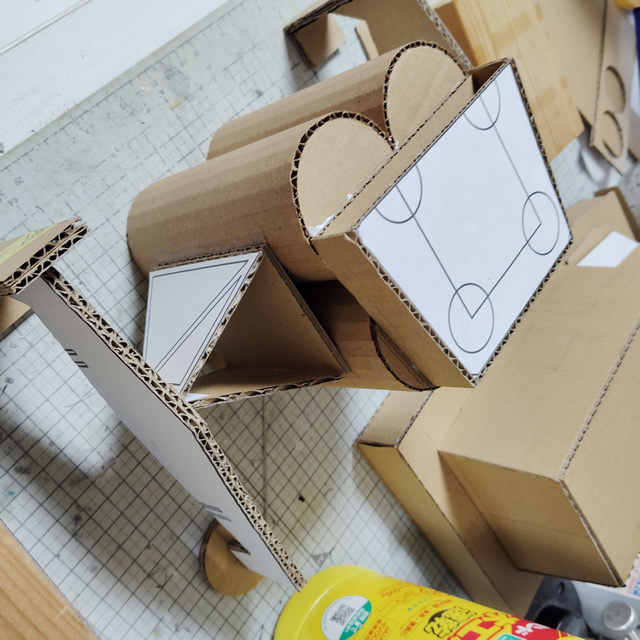

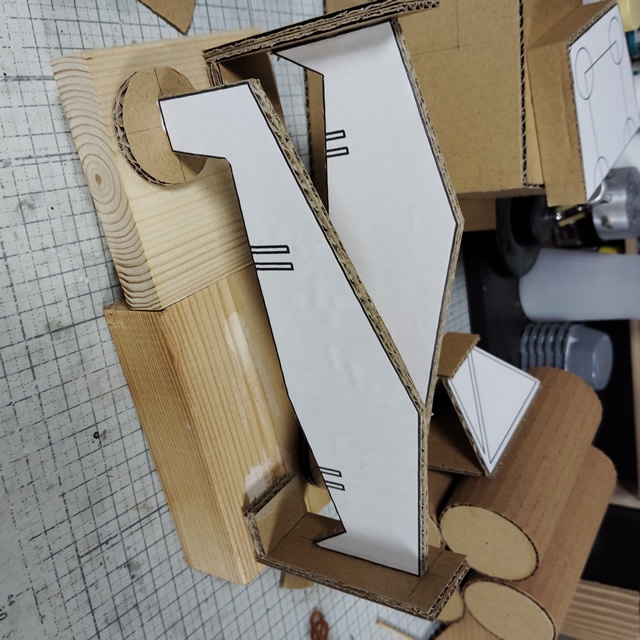

スラスターパーツと主翼を木工用ボンドで固定します。

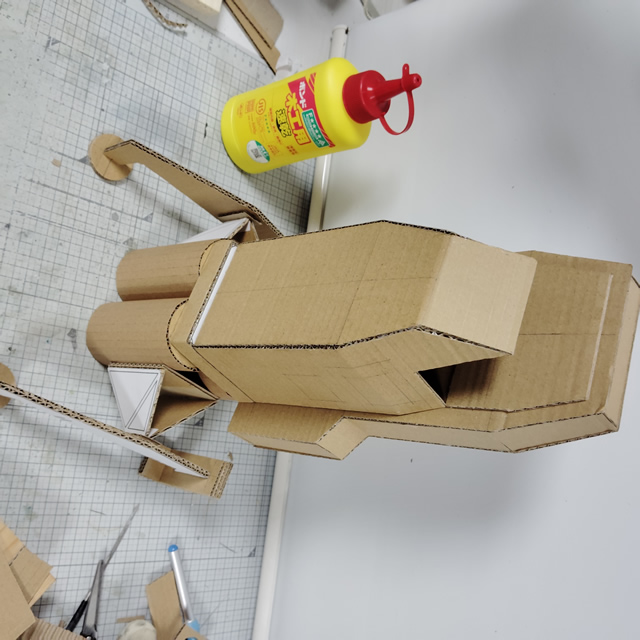

別で製作した本体パーツを固定します。細かなパーツが、まだですがサイズ感を測るモックアップは、これで完成です。
オマケ（余計なパーツの追加）
追加でパーツを取り付けていきます。
本体底部に取り付ける、バー状の脚を追加します。

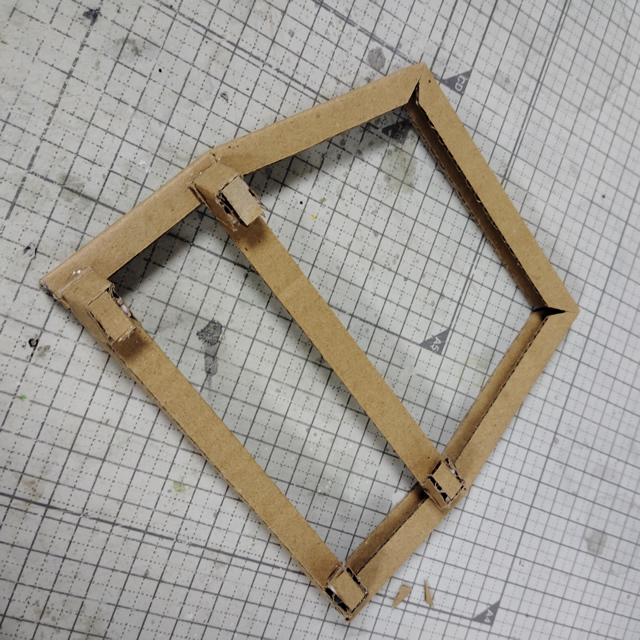

デザインでは丸いバーですが材料が段ボールなので、段ボールをコの字曲げて台形の形状に固定します。

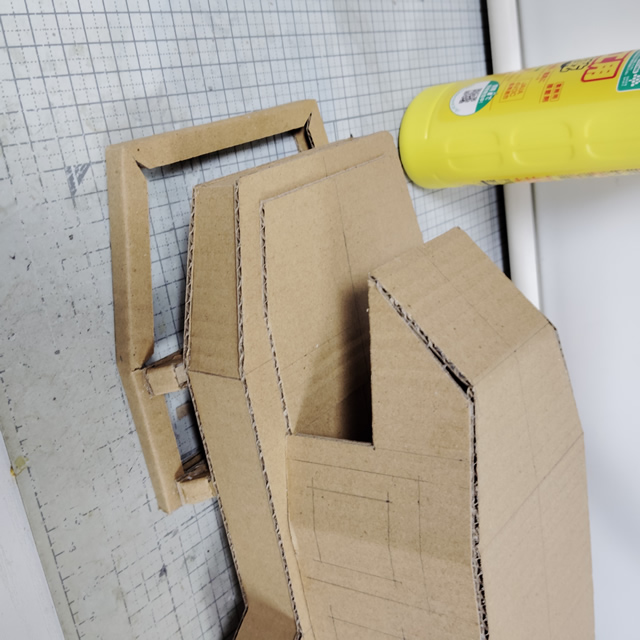

本体の底面に取り付けて、着地用の脚が完成。

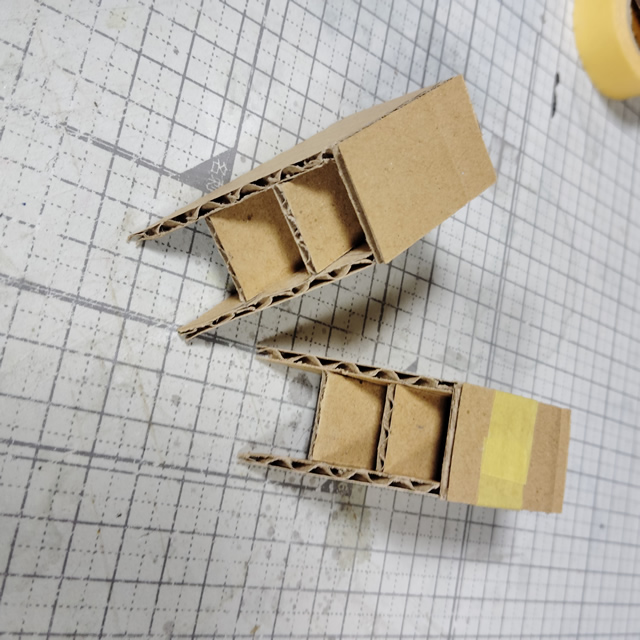

本体左右にあるダクト形状のパーツも切り出した段ボールの端材で作成。

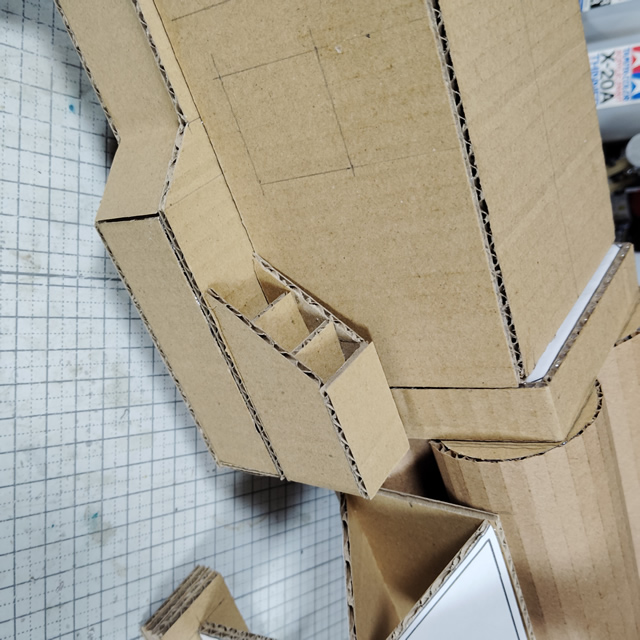

本体パーツの左右に固定して、モックアップが更にカッコ良くなりました。
とりあえず、モックアップが完成。次回はサイズ感を確認していきます。
まとめ
3Dプリンターでパーツを造形して「ガンダム」に登場した内火艇（スペース・ランチ）をフルスクラッチで製作していきます。
今回は「DesignSpark Mechanical」で3Dデザインしたデータを使ってサイズ感を確認するモックアップ制作の続きをしました。
