新しく発売された［G.M.G. COLLECTION 12 機動戦士ガンダム 地球連邦軍 ミライ・ヤシマ 可動フィギュア］を飾るための装飾としてホワイトベースのブリッジを3Dプリントで造形するデザインを進めていますが、今回はデザインしたゴンドラのサイズ感を確認するために支柱部分の試作造形していきます。
ミライ・ヤシマ 可動フィギュア
2026年2月に届いた［G.M.G. COLLECTION 12 機動戦士ガンダム 地球連邦軍 ミライ・ヤシマ 可動フィギュア］。
一般兵士など他にも、Amazonでもラインナップされています。
同時期に、スレッガーさんも販売されていてアニメのシーンを再現するためにハンバーガーなどが同梱されています。
ミライさんと言えば言わずと知れたホワイトベースの操縦士。操縦ユニットを製作と並行してホワイトベースのブリッジを制作していきます。
ホワイトベース ブリッジの製作日誌は別記事をご覧ください。
ゴンドラのステップ部分の試作

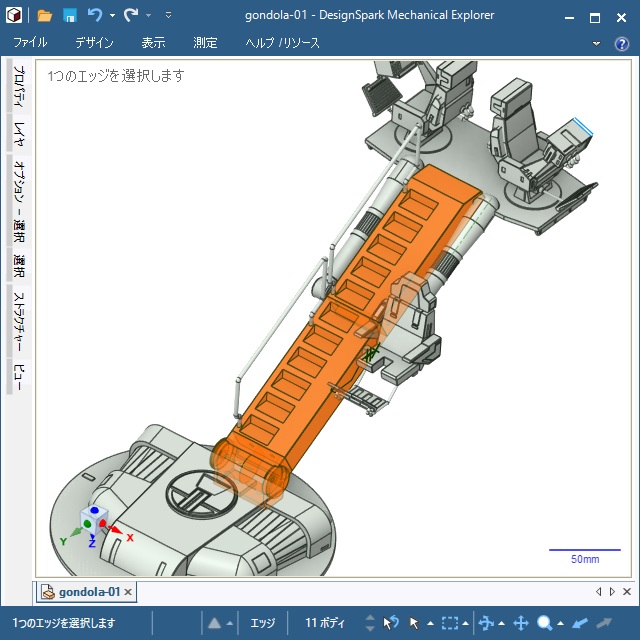

劇中では、艦長やオペレータのシートを高い位置に持ち上げているステップ部分のサイズ感と強度を確認するために試作造形をしていきます。

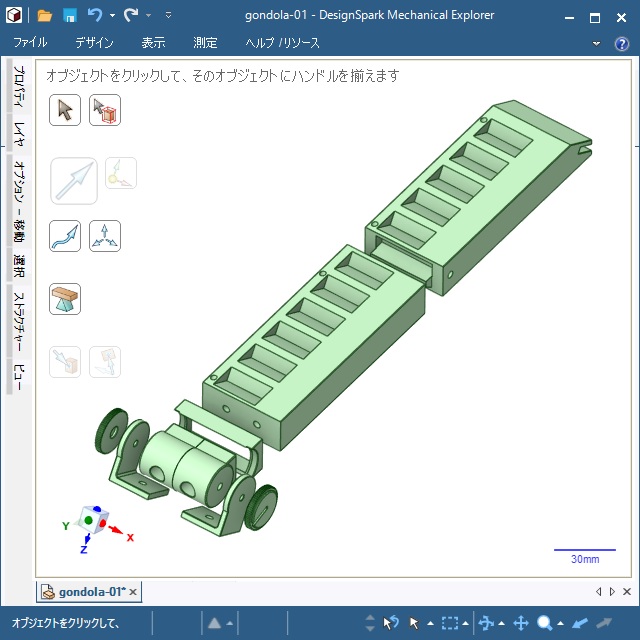

細かなモールドが少ないので、軽量化のためにFDM式のプリンターでPLA樹脂で印刷するためにパーツを分割。
40センチくらいの全長になるので、階段部分が一体では印刷できないので分割する部分にツメを追加して強度を上げました。

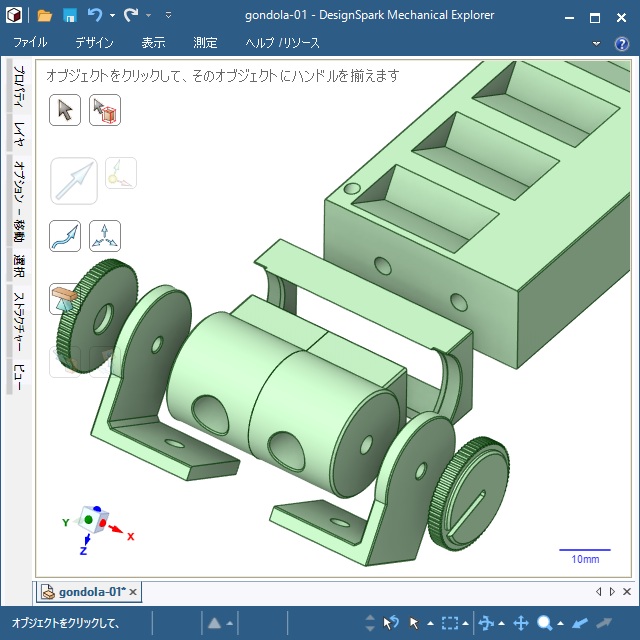

ステップには、合計でシートが３つ固定されるために、重量を加味してベース部分に固定する箇所にネジ穴を追加。
パーツの分割や固定強度の確認も兼ねての試作造形になっています。

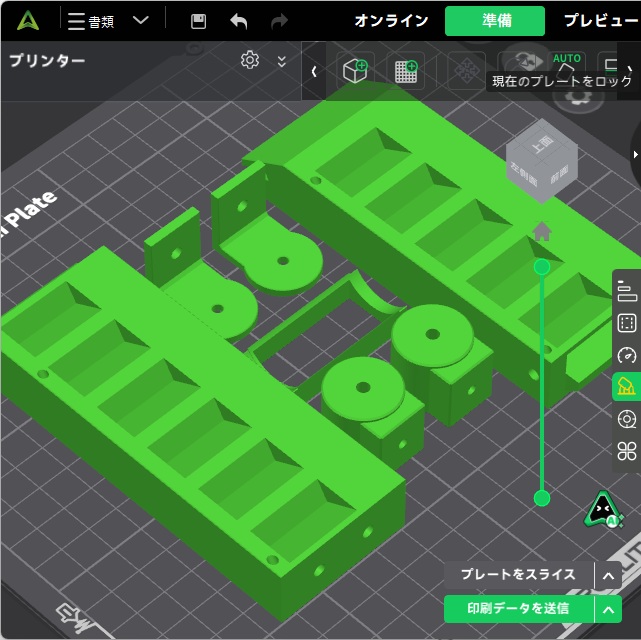

プレートにパーツを並べて、3Dプリント用のスライスデータを作成。

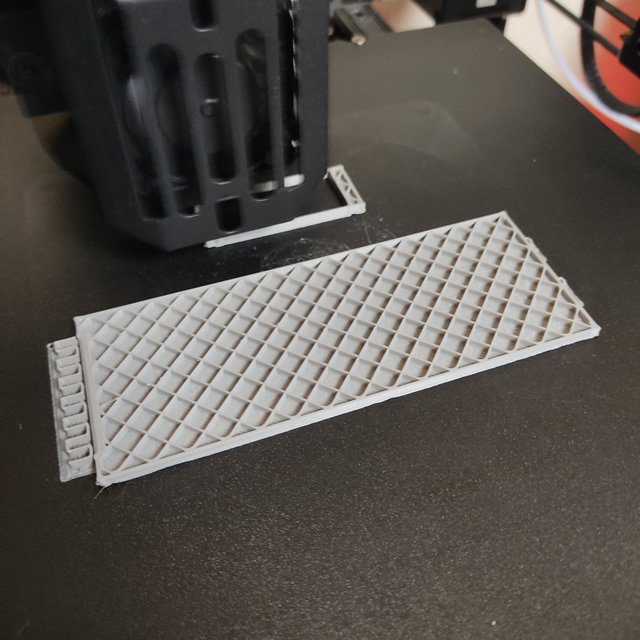

中空部分の充填は、強度がでるようにグリッド形状にしました。

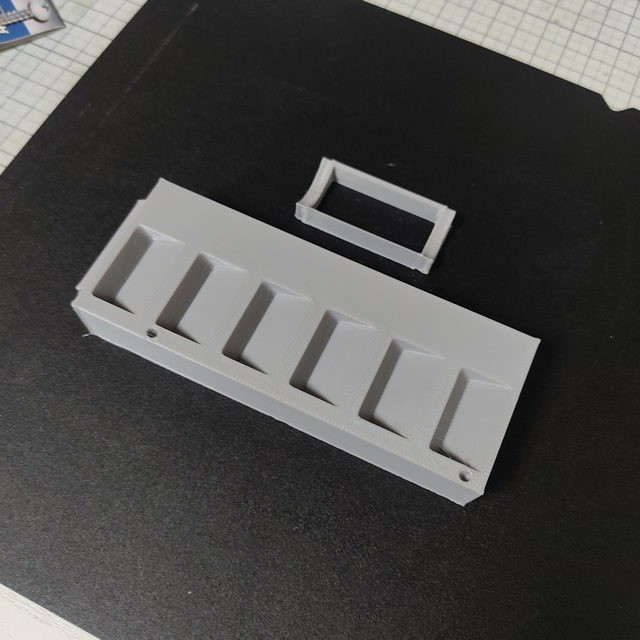

合計で４時間くらいでステップ部の試作造形が完了。

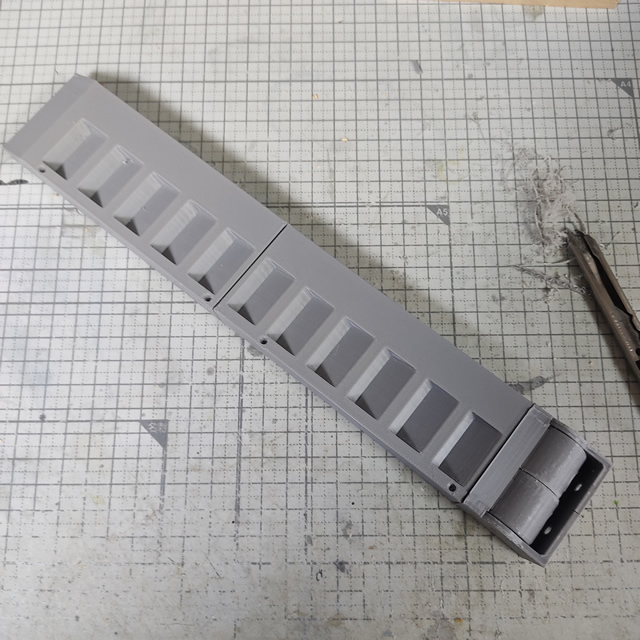

サポート材の除去や、プレートとの設置部分のバリをカッターなどで処理してパーツが出来上がりました。
今回は、ここまでで体力が尽きたので作業は終了して、次回はパーツの組立てと固定作業を続けていきます。
まとめ
今回から［G.M.G. COLLECTION 12 機動戦士ガンダム 地球連邦軍 ミライ・ヤシマ 可動フィギュア］と組み合わせて飾れるホワイトベースの操縦ユニットと並行してホワイトベースのブリッジを製作していきます。
今回は、デザインしたゴンドラのステップ（支柱）部分のサイズ感と強度を確認するために試作造形してみました。
