Unreal Engine 5で開発する過程で［CustomDepth Stencil Value］にハマったので仕組みと制御する方法を備忘録的に投稿します。
［CustomDepth Stencil Value］設定
Unreal Engineでアクターのアウトライン表示などに使う［Render CustomDepth Pass］と［CustomDepth Stencil Value］があります。
アウトラインの設定が１種類の場合には、気にならなかったのですが、複数の枠線の色を設定してコントロールできそうな［CustomDepth Stencil Value］の取り扱いは意味不明でした。

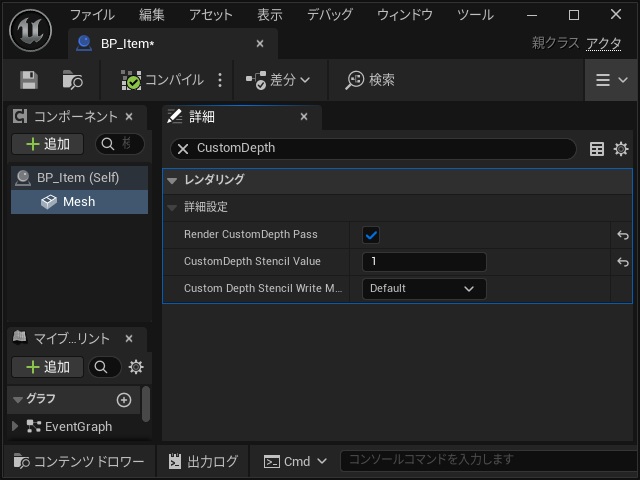

［CustomDepth Stencil Value］には整数値が設定できます。
設定するのは簡単ですが、［CustomDepth Stencil Value］の使い方にハマりました。
グラフに追加するノードで［Set CustomDepth Stencil Value］は検索できますが［Get CustomDepth Stencil Value］が見つかりません。
Custom Stencilの値による条件分岐
アウトラインの色を設定するための［マテリアル］内で［CustomDepth Stencil Value］の値を取得するには［Switch］ノードが使えます。
具体的には次の手順で［CustomDepth Stencil Value］による条件分岐ができます。

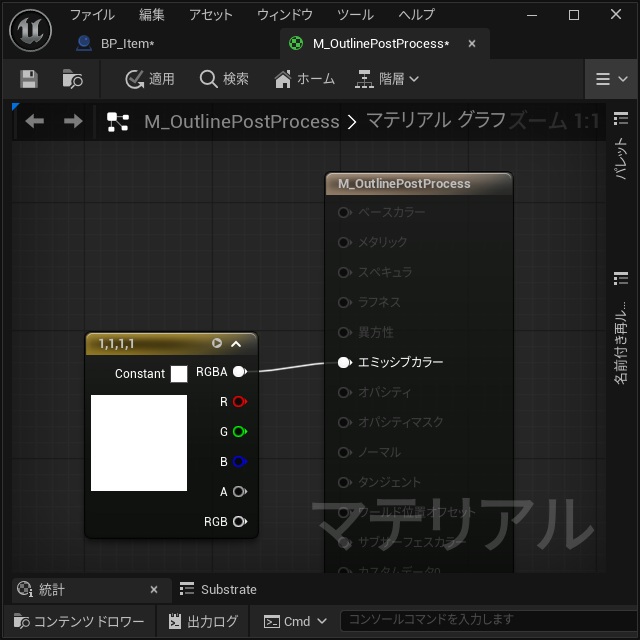

1. ［エミッシブカラー］に色を設定する接続の直前に［SceneTexture］ノードを追加します。

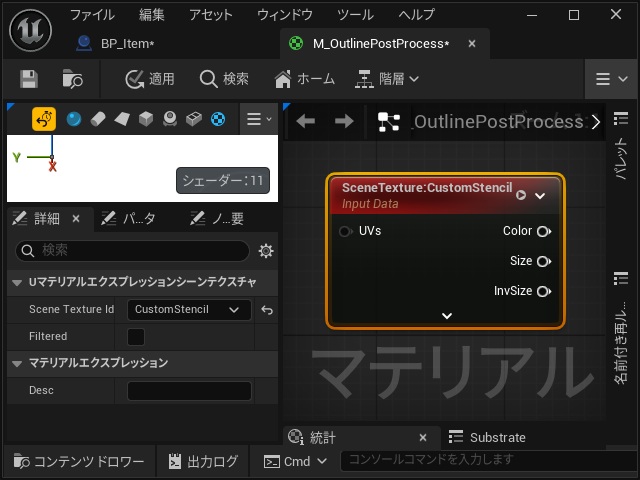

2.［詳細］画面で［Scene Texture Id］設定を［CustomStencil］に編集します。

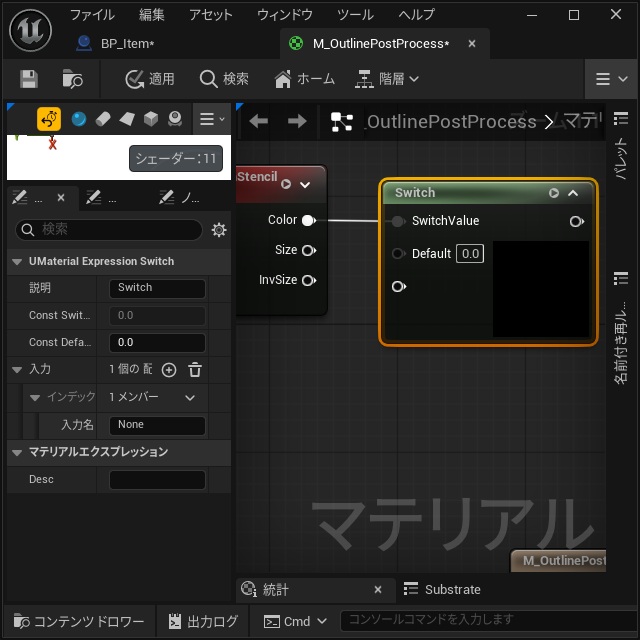

3.［Color］ピンからドラッグして［Switch］ノードを追加します。（［Color］ピンに［CustomDepth Stencil Value］の値が入ってきます）

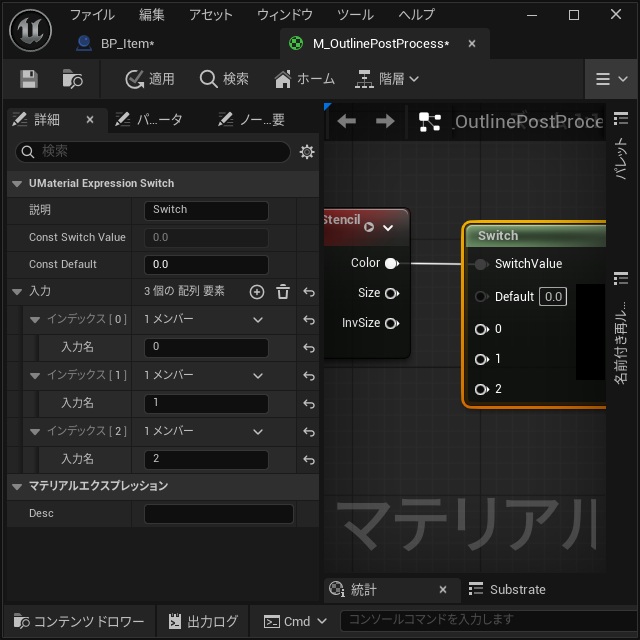

4.［Switch］ノードの［詳細］画面で［入力］配列を条件分岐する数だけ追加します。（入力名は適当に設定します）
5. 条件分岐で表示したい色を追加した入力値に接続します。（［CustomDepth Stencil Value］に設定した整数値で条件分岐します）

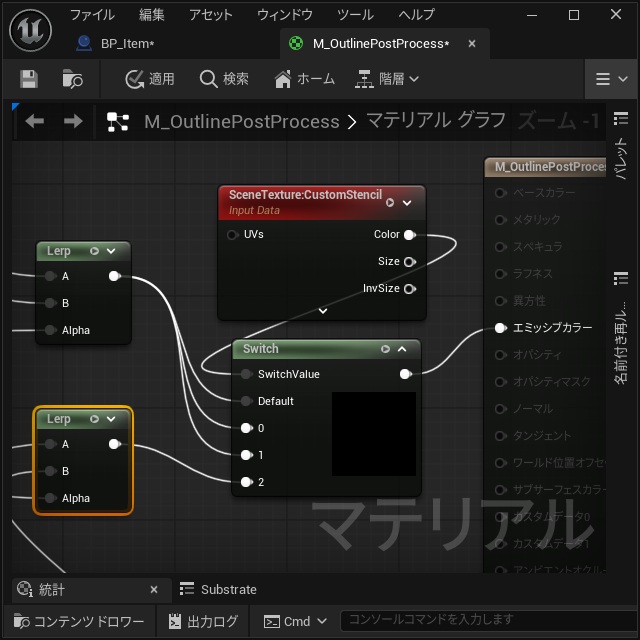

こんな感じで［Switch］ノードを使って［CustomDepth Stencil Value］の値で色設定を切り替えることが可能でした。
まとめ
今回は短い記事になりましたが、Unreal Engine 5で［CustomDepth Stencil Value］を使って制御する方法について書きました。
グラフに追加する［Get CustomDepth Stencil Value］ノードが無いので、ハマりましたが［CustomDepth Stencil Value］の値は［SceneTexture］と［Switch］ノードを使って条件分岐させることができました。
Unreal Engine で［CustomDepth Stencil Value］の値で条件分岐したい人の参考になれば幸いです。
