新しく発売された［G.M.G. COLLECTION 12 機動戦士ガンダム 地球連邦軍 ミライ・ヤシマ 可動フィギュア］を飾るための装飾としてホワイトベースのブリッジを3Dプリントで造形するデザインを進めていますが、今回はデザインしたオペレーターシートを光造形で試作してみました。
ミライ・ヤシマ 可動フィギュア
2026年2月に届いた［G.M.G. COLLECTION 12 機動戦士ガンダム 地球連邦軍 ミライ・ヤシマ 可動フィギュア］。
一般兵士など他にも、Amazonでもラインナップされています。
同時期に、スレッガーさんも販売されていてアニメのシーンを再現するためにハンバーガーなどが同梱されています。
ミライさんと言えば言わずと知れたホワイトベースの操縦士。操縦ユニットを製作と並行してホワイトベースのブリッジを制作していきます。
ホワイトベース ブリッジの製作日誌は別記事をご覧ください。
オペレーターシートの試作造形

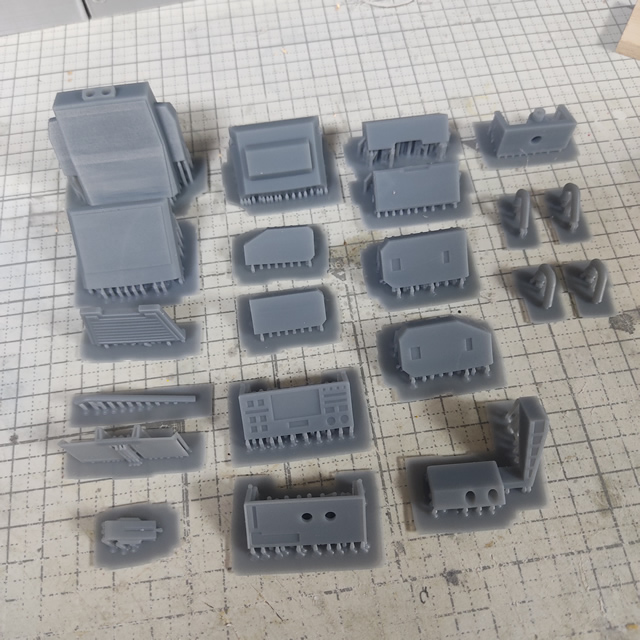

パーツ分割したオペレーター用のシートを3Dプリンターで試作造形していきます。
試作造形なので、サポート材は自動で追加しました。最近のスライスソフトは進化しているので、自動を選択しても問題ないくらい良い箇所にサポート材を付けてくれます。
ビルドプレートに載らなかったので、２回に分けて造形。

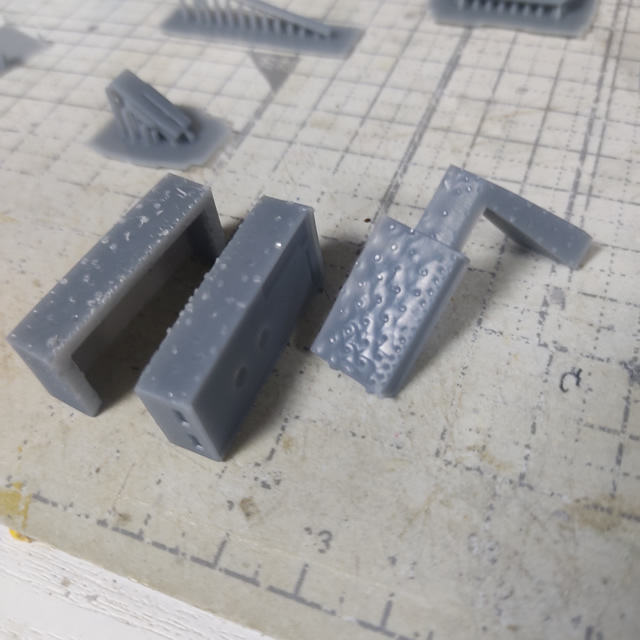

光造形の場合、サポート材を追加した部分に凸凹が発生するのは想定しておく必要があります。
なので組み立て後に、極力目立たない面にサポート材を付けるようにしています。

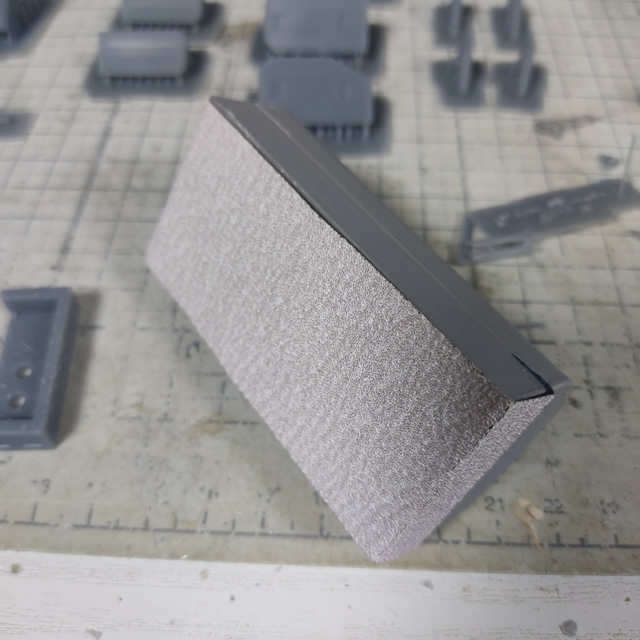

どうしても、サポート材を切り取った凹凸が出来た部分は、120番くらいの粗目のサンドペーパーを使うようにしています。

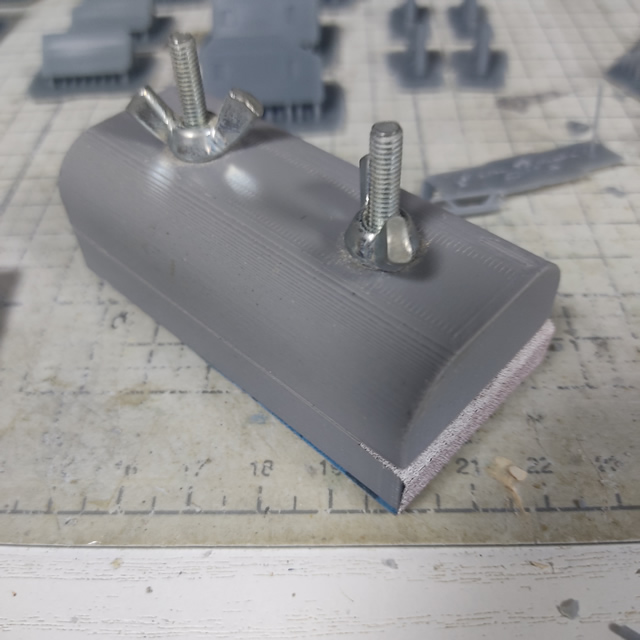

サンドペーパーを保持する治具も、もちろん3Dプリンターで試作しています。

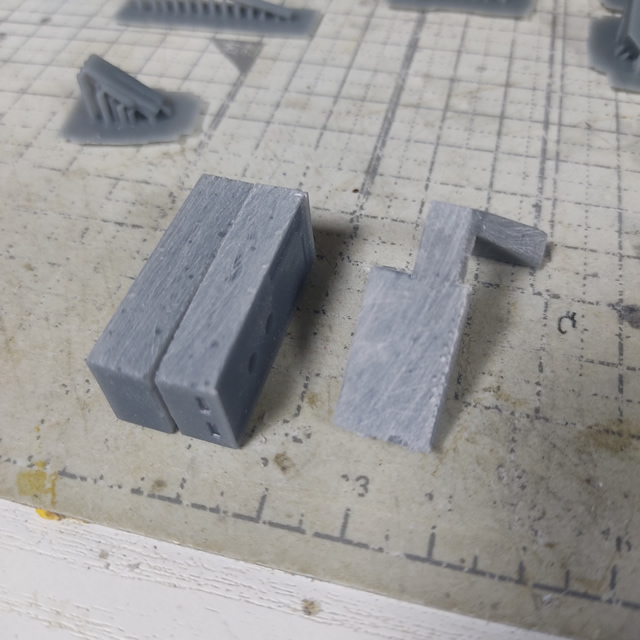

こんな感じで、軽く３～４回スライドするだけで凹凸が消えてくれます。
分割してパーツ同士を重ねる部分に、サポート材を追加できるように配置を工夫すると凹凸を処理する手間も省けます。

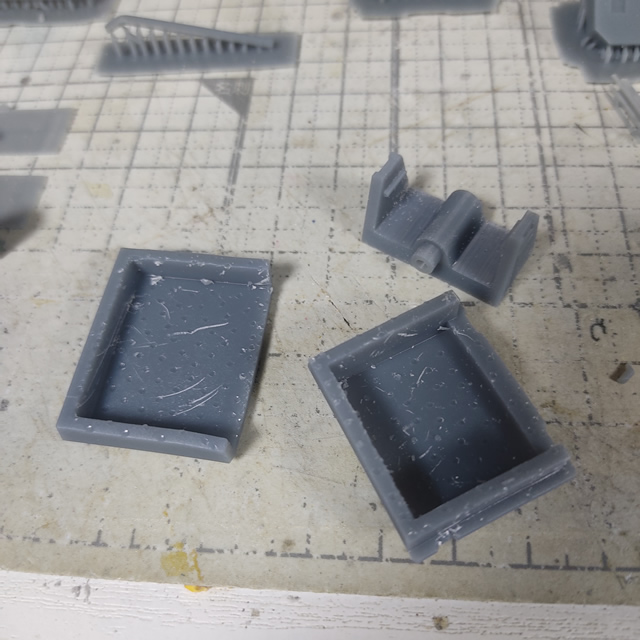

サポート材から切り出したパーツを、組付けていきます。

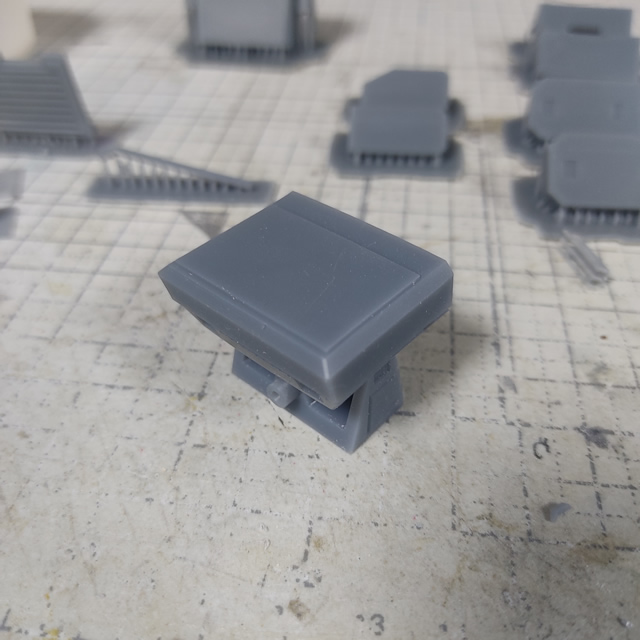

こんな感じで、プラ板の貼り合わせ作業するよりも、かなり効率的に造形が出来上がります。

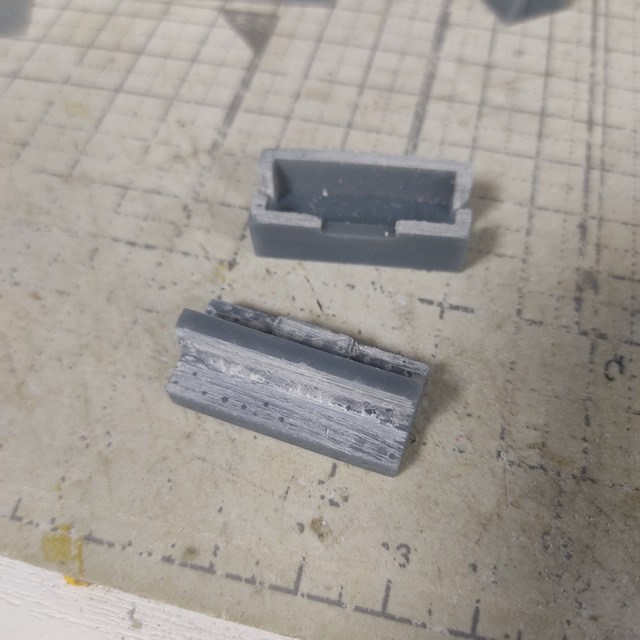

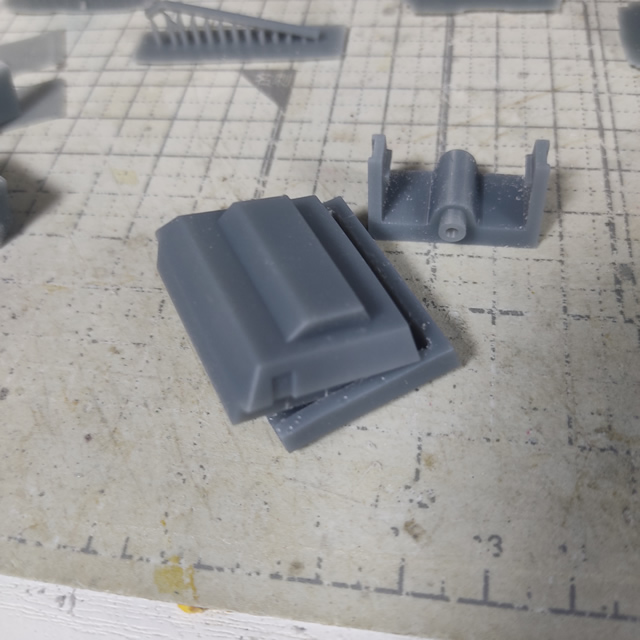

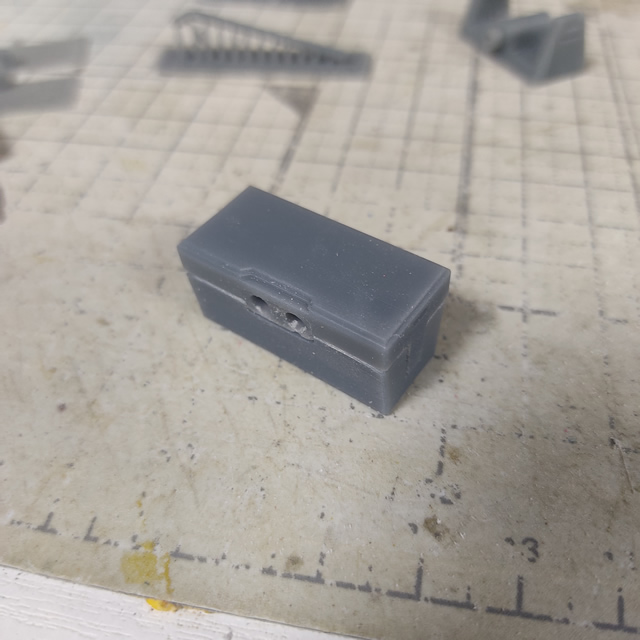

ヘッドレストもパーツを分割することで、中空にして軽量化とレジンの削減ができます。
その他にもパーツを分割するとサポート材の跡も内部に隠すことができるので、削る作業の手間も無くすことが可能です。

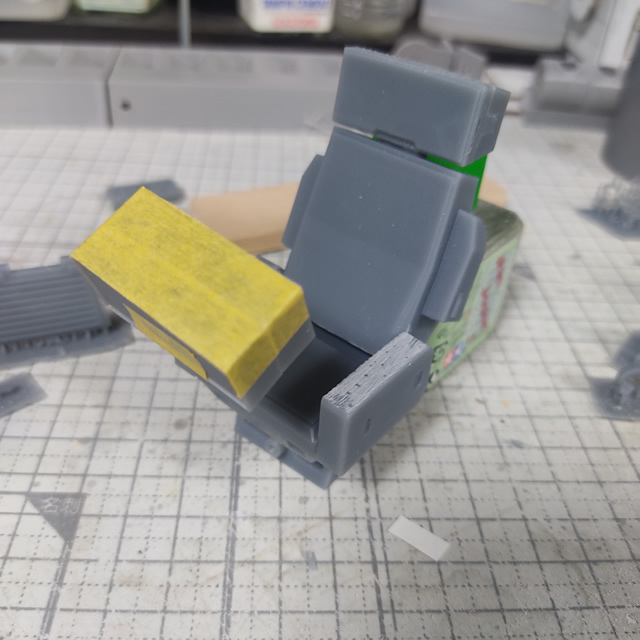

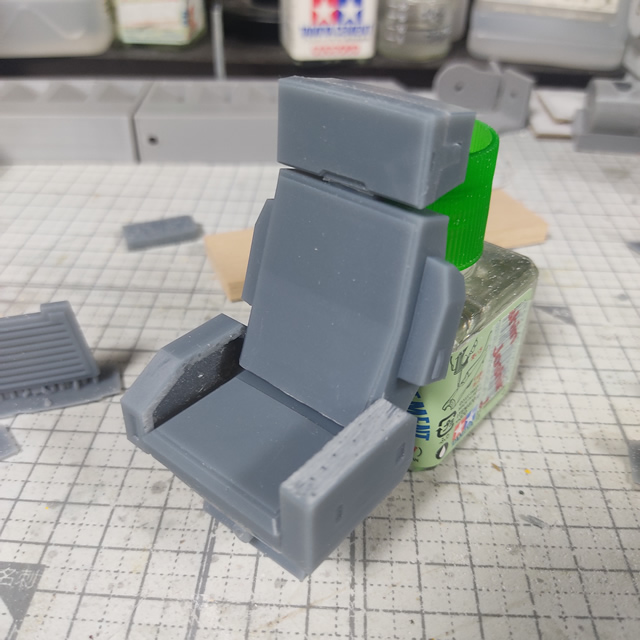

切り出したパーツを、マスキングテープや両面テープで固定して仮組みしていきます。

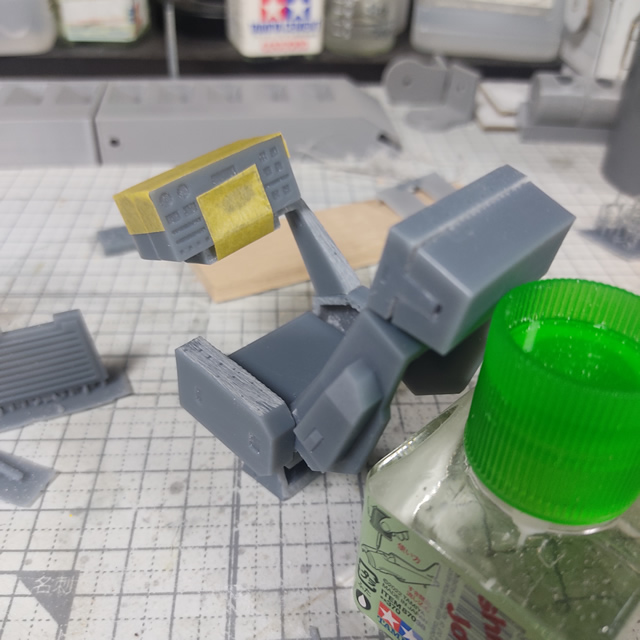

オペレーターシートで特徴的な、肘掛けからアームで伸びる端末のようなパーツを取り付け。
光造形なので、端末の計器類の凹凸などのディティールも再現できています。

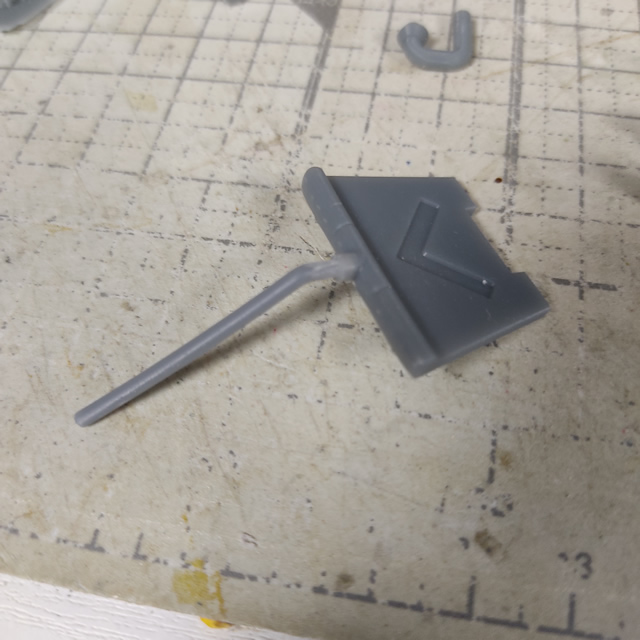

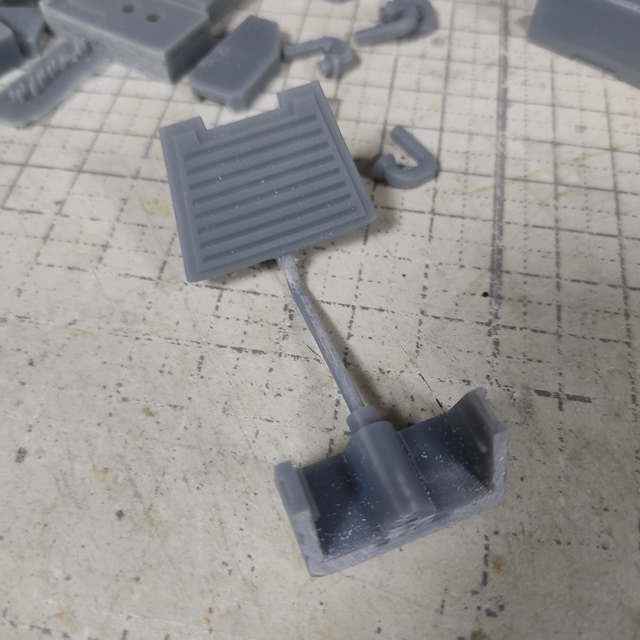

フットレスト部分も。こんな感じで、再現できました。

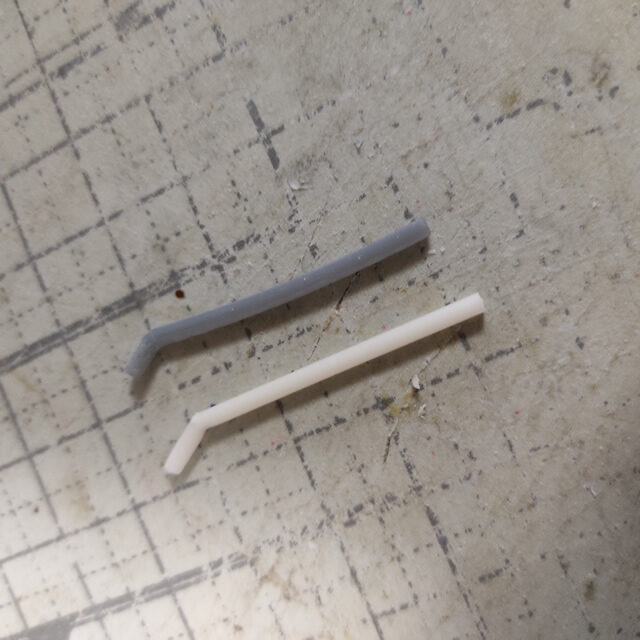

直径２ミリの棒も造形してみましたが、サポート材から切り出した後で変形してしまいました。
２次硬化で元に戻るかもしれませんがフィギュアを載せた場合の強度が懸念されたので、このパーツはプラ棒で作り直しました。
今回は、ここまでで体力が尽きたので作業は終了して、次回もオペレーター用のシートの組立てを続けていきます。
まとめ
今回から［G.M.G. COLLECTION 12 機動戦士ガンダム 地球連邦軍 ミライ・ヤシマ 可動フィギュア］と組み合わせて飾れるホワイトベースのブリッジを製作していきます。
今回は、パーツを分割したデータを使ってオペレーター用のシートの試作造形をしてみました。
